53 m2 Tek Katlı Prefabrik Ev

Genel Özellikler

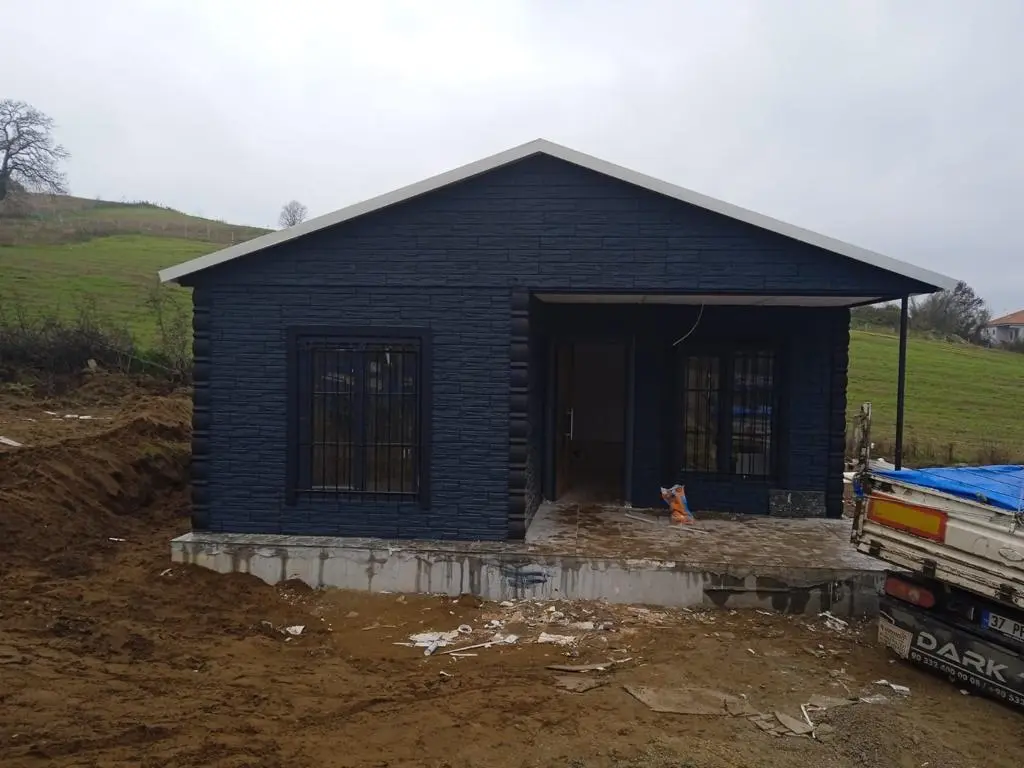

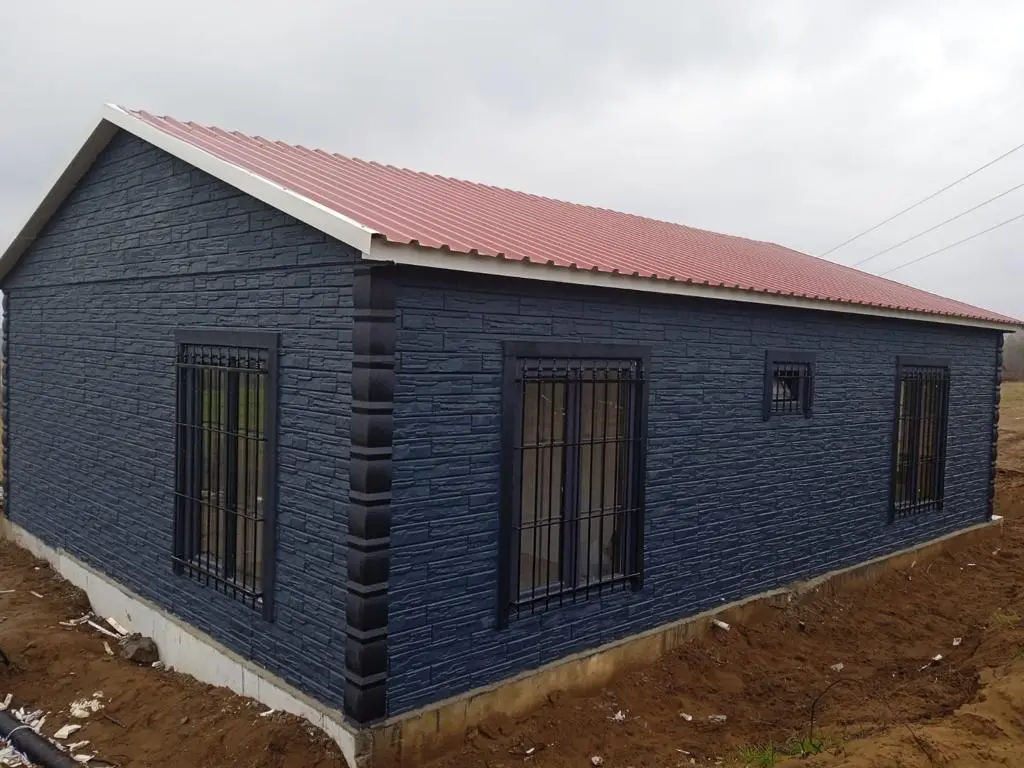

53 m² Tek Katlı Prefabrik Ev, geniş ve konforlu bir yaşam alanı sunar. İçinde bir oturma odası, yatak odaları, mutfak ve banyoyu barındıran bu model, ferah bir yaşam alanı isteyenler için idealdir. Estetik tasarımı ve dayanıklı malzemeleriyle öne çıkan bu ev, çevre dostu yapısıyla hem hızlı kurulum hem de enerji verimliliği sağlar. Hem aileler hem de bireyler için uygun bir seçenek sunar.

Taşıyıcı Sistem

Galvaniz sacdan Rollform makinesiyle çekilen taşıyıcı H profiller, makas imalatında kullanılan galvaniz U profilleri ile binaların ana taşıyıcı iskeletini oluşturur. Makasları birbiriyle bağlamak ve yapıyı rijit hale getirmek için Rollform makinesinde çekilmiş omega aşıklar kullanılır.

Yapısal Çelik: Prefabrik bina malzeme kesit tayini, SAP 2000 hesap yöntemiyle yapılır ve AutoCAD programında çizilip resimler halinde imalat verilir. Tüm taşıyıcı sistem, Rollform makinesinden çekilen özel H, C ve U modelli galvaniz profillerinden oluşur.

Plan: Ön üretimli prefabrike yapılar, genişlik ve uzunlukları 125 cm’nin katları olacak şekilde uygulanır. Bu yapılar, dört farklı panelin modülasyonundan meydana gelir: dolu duvar paneli, pencereli duvar paneli, vasistaslı duvar paneli ve kapılı duvar paneli. En ağır parça dış kapılı paneldir (90 kg). Tüm mimari çizim ve hesaplamalar, teknik personel tarafından Autocad ve SAP 2000 programları kullanılarak yapılır.

Yapı Elemanları

1. Dış Duvarlar:

   • Yükseklik: 2500 mm, Kalınlık: 100 mm (Pres Panel)
   • Dış Yüzey: 8 mm Kalınlığında Çimentolu Yonga Levha (Betopan Marka)
   • İç Yüzey: 8 mm Kalınlığında Çimentolu Yonga Levha (Betopan Marka)
   • Yangına Tepki (Avrupa Sınıfı): Yangın: B, Duman: s1, Yanıp düşen parçacıklar: d0
   • Isı İletkenliği: 0.21 W/mk (8 mm)
   • Yangına Dayanım Süresi: TS 1263 (DIN 4102-2)
   • Birleşim Elemanları: Galvaniz Rollform makinesi ile tek malzemeden çekilir (1.2 mm)

2. İç Duvarlar:

   • Yükseklik: 2500 mm, Kalınlık: 60 mm (Pres Panel)
   • Dış Yüzey: 8 mm Kalınlığında Çimentolu Yonga Levha
   • İç Yüzey: 8 mm Kalınlığında Çimentolu Yonga Levha
   • Yangına Tepki (Avrupa Sınıfı): Yangın: B, Duman: s1, Yanıp düşen parçacıklar: d0
   • Isı İletkenliği: 0.21 W/mk (8 mm)
   • Yangına Dayanım Süresi: TS 1263 (DIN 4102-2)
   • Birleşim Elemanları: Galvaniz Rollform makinesi ve abkant ile bükülür ve çekilir, kullanılan çelik kalınlığı 0.8 mm ve 1.5 mm arasında galvaniz saçtır

3. Tavan:

   • Kaplama (Normal Mekan): 12 mm Kalınlığında Alçıpan Levha
   • Kaplama (Islak Mekan): 8 mm Kalınlığında Betopan
   • Birleşme Elemanları: Elektrostatik boyalı galvaniz sac
   • İzolasyon: Knauf – Mineral Yün 80 mm Kalınlığında, Genişlik: 1200 mm, Uzunluk: 10000 mm
   • Isı iletim Katsayısı: 0.044 (W/mK)
   • Isı iletim Direnci: 2.27 R (m²k/W)
   • Yangına Tepki Sınıfı: Euroclass A1 (TS EN 13501 – 1)

4. Çatı Kaplama:

   • Kaplama: 0.50 mm Boyalı Trapez Sac, 0.70 mm Boyalı Kremetal Sac, Shingle (Opsiyonel)
   • Malzeme: S320 GD+Z, AZ kalite No:1322 olan galvaniz sacdan özel olarak dizayn edilen profiller kullanılarak dizayn edilmiş makas sistemidir.

Diğer Yapısal Bileşenler

5. Kapılar:

   • İç Kapılar: 80×198 cm ebatında metal kasalı, çift taraflı Amerikan kapı
   • Dış Kapılar: 90×198 cm ebatında sac kapı (TSE standartlarında), 90×200 cm ebatlarında lüks çelik kapı

6. Pencere Grubu:

   • Pencere: 120×100 cm ölçülerinde PVC pencere
   • Vasistas: 40×60 cm ebatlarında PVC doğrama
   • Pencere Kasası: 1.2 mm kalınlığında soğuk şekillenmiş galvaniz sacdan

7. Cam:

   • Pencere: 4+12+4 mm kalınlıkta ısıcam
   • Vasistas: 4+12+4 mm buzlu ısıcam

8. Boya:

   • Dış Cephe Boya: Çift kat akrilik dış cephe boyası (TSE standartlarında)
   • Metal Aksam: Çift kat astar ve çift kat yağlı boya (TSE standartlarında)
   • İç Cephe Boya: Çift kat plastik boya (TSE standartlarında)
   • Tavan: Çift kat plastik boya (TSE standartlarında)

9. Elektrik Tesisatı (Sıva Altı):

   • Kablo: 3×2,5 NYM TSE standartlarında
   • Priz ve Düğmeler: TSE Belgeli
   • Aydınlatma: Yuvarlak lüks glop armatür
   • WC ve Banyo
